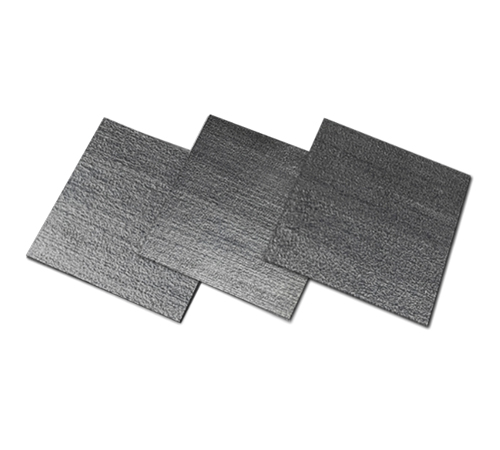

130W/m.k石墨烯导热垫片
130W/m.k石墨烯导热垫片

130W/m.k石墨烯导热垫片

130W/m.k石墨烯导热垫片
导热系数:130.0W/m.k
产品厚度:0.1~0.5MM
工作温度:-40-150℃
导热系数:130.0W/m.k
产品厚度:0.1~0.5MM
工作温度:-40-150℃
联系我们
130W/m.k石墨烯材料热传导垫圈 样品申请
产品介绍
130.0W/m·K 纳米装修装修材料传热性性密封垫有的是款以纳米装修装修材料片层为之主要体成分的高传热性性装修装修材料,在定位布置施工工艺保证面内高传热性性性能指标,同一时间确保柔弹性性、耐压试验性与可截剪性。货品的适应用在于基带芯片、公率电子器件、通讯版块与成分件范围内的热高速传输与发展,可在轻巧化货品的设定中提供了平衡的传热性性方法。装修装修材料包括低热扩散系数、低规格与较好的迎合性,可满足了高公率规格的设备的散热片理要。
特点优势
高面内导热性:130.0W/m·K等级,有效提升热扩散效率。

厚度可调:覆盖 0.1–0.5 mm 范围,兼容不同装配间隙。

柔性贴合结构:适应微小翘曲,提高接触稳定性。

低热阻特性:面内热扩散快,有助于降低器件表面温升。

质量轻薄:密度低于传统金属导热材料,有利于产品轻量化。

耐高温特性:在高温环境下保持性能稳定。

机械强度适中:可承受常规压装与结构夹紧。

可加工性好:支持模切、分条、冲型等加工工艺。

兼容多种器件:适用于芯片、功率模块、电源、射频器件等热管理需求。
应用方式
表面清洁:确保芯片、散热器或结构件表面无油污与颗粒。

尺寸确认:根据装配区域选择或定制合适尺寸的垫片。

定位贴附:将石墨烯垫片贴合至发热源表面或散热结构上。

装配压接:通过结构件或散热组件进行均匀压紧,使材料充分贴合。

性能验证:进行通电测试,确认热阻与温升表现符合设计需求。
应用领域
消费电子(高性能与轻薄化方向):智能手机 SoC、VC均热板配合散热、平板电脑主控芯片散热、AR/VR设备处理器、显示模块热扩散、轻薄笔记本 CPU/GPU 辅助散热、高端相机图像处理器散热
5G通信与网络设备:、5G基站、AAU/BBU、射频功放、小基站射频前端模块(RFFE)、通信模块(5G模组、路由器核心芯片)、光模块(高速收发器、TOSA/ROSA)、交换机/服务器网络芯片热扩散
计算与工业电子:工控主板 CPU/ASIC 热管理、电源模块(PD、电源适配器、DCDC 模块)、边缘计算设备、FPGA/AI 模块热扩散、激光器、电机驱动、功率模块散热
产品物性表
測試大型项目 组织 试验值 测量形式
色泽 - 灰黑色 目检
规格 mm 0.1~0.5 ASTM D374
孔隙率 g/cc <0.95 ASTM D792
耐高温位置 -40~150 IEC 60068-2-14
回弹率 % ≥60 ASTM D575
拉伸形变挠度 Mpa ≥0.025 ASTM D412
导热系数 ℃in2/W ≤0.04 ASTM D5470
热传导公式 W/m.k 130 ASTM D5470
